Descripción del producto

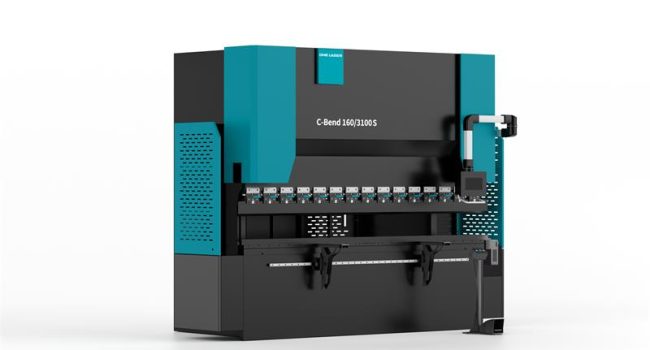

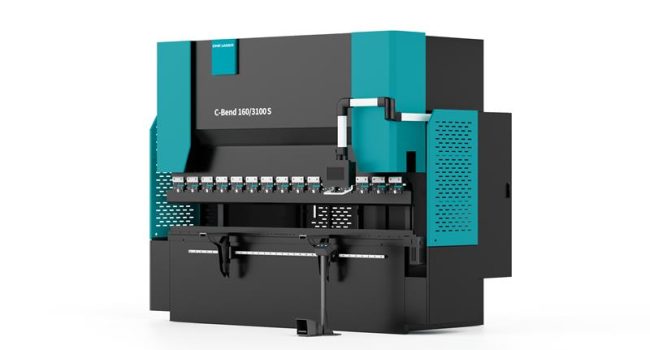

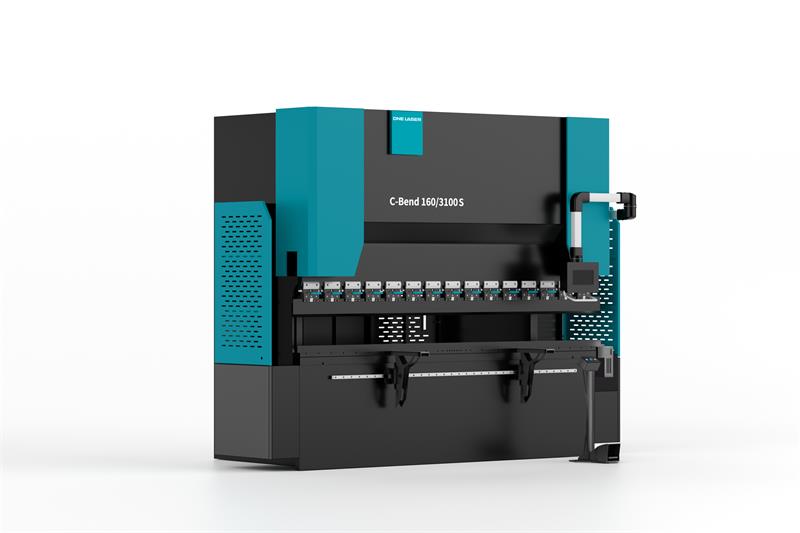

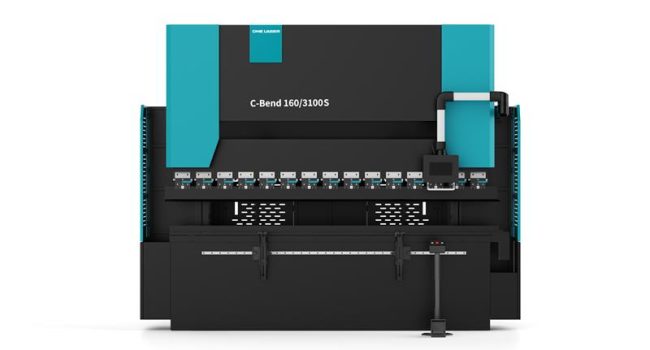

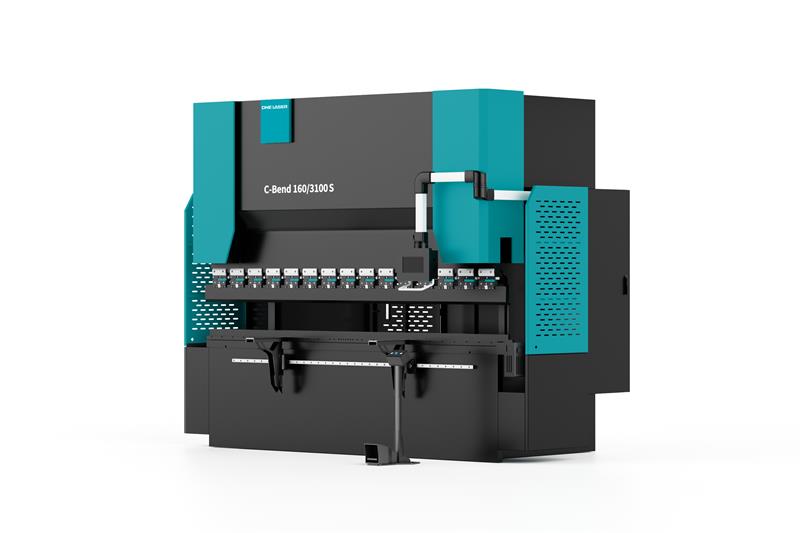

El servofreno de presión electrohidráulico DNE LASER C-Bend S es una herramienta potente para el procesamiento de chapa metálica. Cuenta con tecnología avanzada de servo electrohidráulico para un funcionamiento estable y alta precisión. Con una fuerza robusta de 160T y una longitud de trabajo de 3100 mm, puede manejar una amplia gama de tareas de flexión de chapa metálica. El sistema de control inteligente es fácil de usar y permite ajustes rápidos de parámetros. La estructura robusta de la máquina garantiza una alta fiabilidad, mejorando la eficiencia de flexión y manteniendo la calidad del procesamiento, ofreciendo un nuevo nivel de eficiencia y precisión en el procesamiento de chapa metálica.
Características del producto
La tecnología de compensación de deflexión mecánica controlada por CNC garantiza una calidad de flexión constante.
Relación precio-desempeño favorable, rápida La tecnología de control hidráulico de alta respuesta en frecuencia y circuito cerrado ofrece una velocidad, eficiencia y precisión excepcionales.
El bastidor está soldado de forma integral y se somete a un recocido CNC para eliminar tensiones, asegurando precisión y sin deformaciones tras el procesado.
El diseño de bastidor en "C" ofrece un rango de procesamiento más amplio y mayor flexibilidad, adaptándose a formas y tamaños complejos de piezas.
La bomba hidráulica mejorada y el servomotor principal ofrecen una potencia superior, lo que resulta en velocidades de flexión más altas y una eficiencia de producción significativamente mejorada.
Parámetro técnico
| Technical indicators | Unit | C-Bend-S 100/3100 | C-Bend-S 160/3100 |
| Bending force | kN | 1000 | 1600 |
| Bending length | mm | 3100 | 3100 |
| Opening height | mm | 500 | 600 |
| Side plate spacing | mm | 2500 | 2500 |
| Throat depth | mm | 410 | 410 |
| Y-axis (oil cylinder) travel | mm | 200 | 300 |
| X-axis travel | mm | 500 | 500 |
| X-axis maximum positioning length | mm | 800 | 800 |
| R-axis travel | mm/s | 100 | 200 |
| Z-axis travel (for 6-axis backgauge, optional) | mm | 2300 | 2300 |
| Y-axis precision | mm | 0.01 | 0.01 |
| X-axis precision | mm | 0.05 | 0.05 |
| R-axis precision | mm | 0.05 | 0.05 |
| Y-axis rapid traverse speed | mm | 150 | 15 |
| Y-axis working feed speed | mm/s | 10 | 10 |
| Y-axis return speed | mm/s | 140 | 140 |
| X-axis positioning speed | mm/s | 400 | 400 |
| R-axis positioning speed | mm/s | 100 | 100 |
| Z-axis positioning speed (for 6-axis backgauge, optional) | mm/s | 600 | 600 |
| Hydraulic oil volume | L | 250 | 250 |
