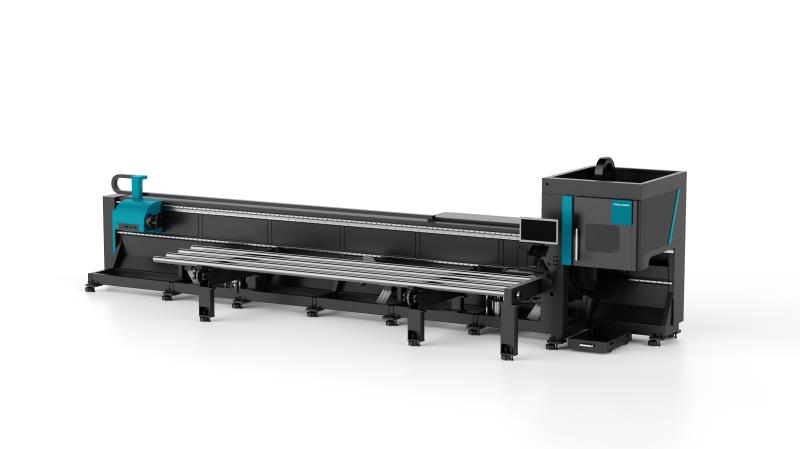

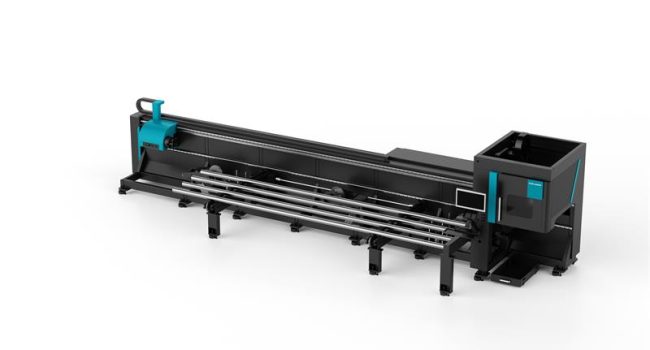

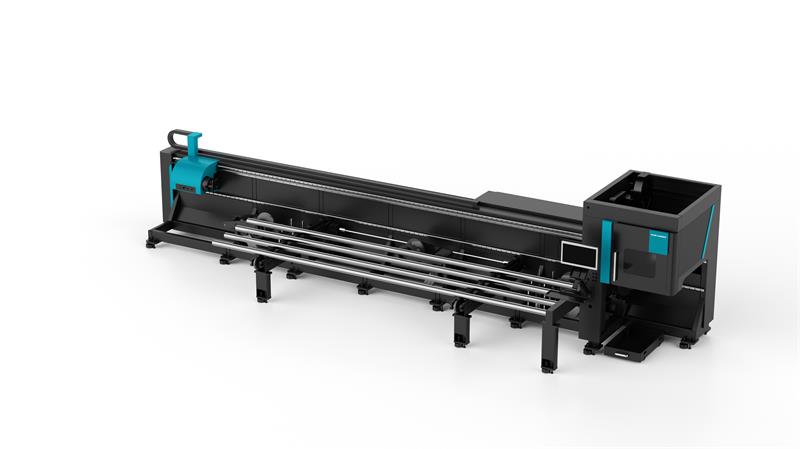

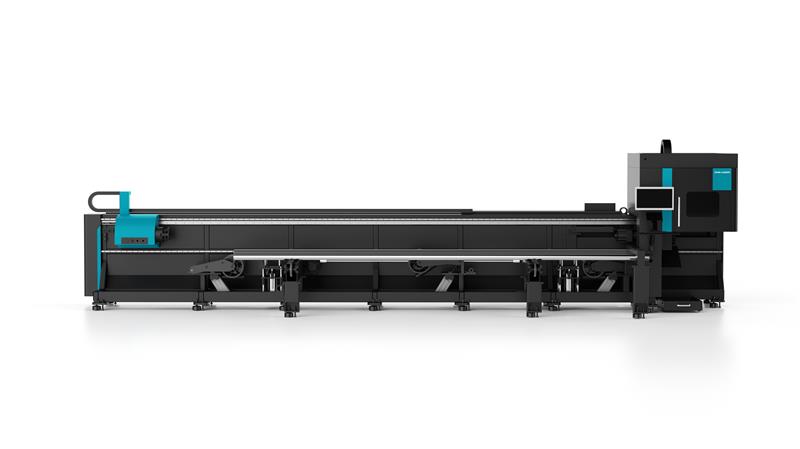

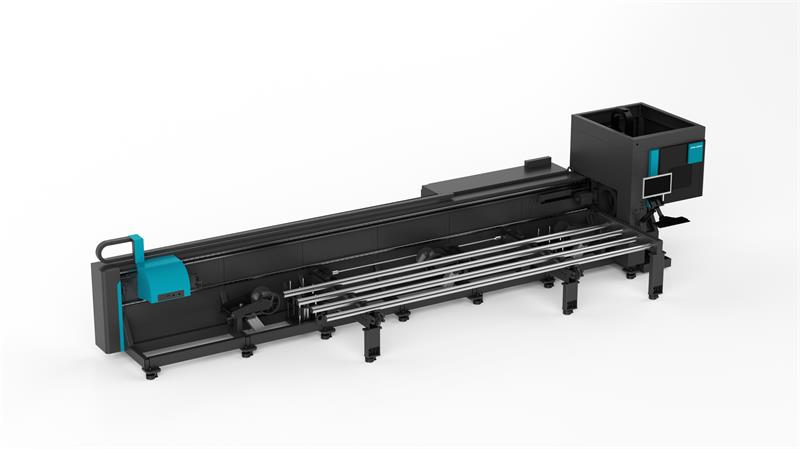

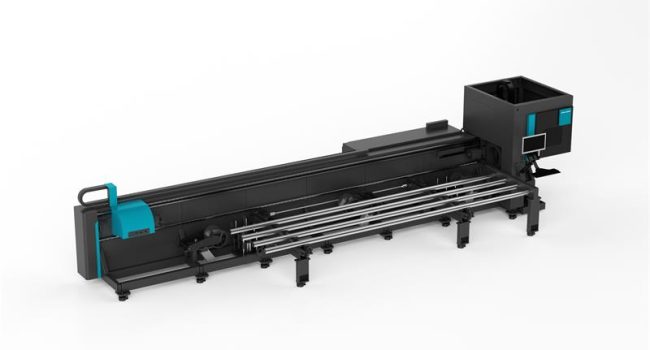

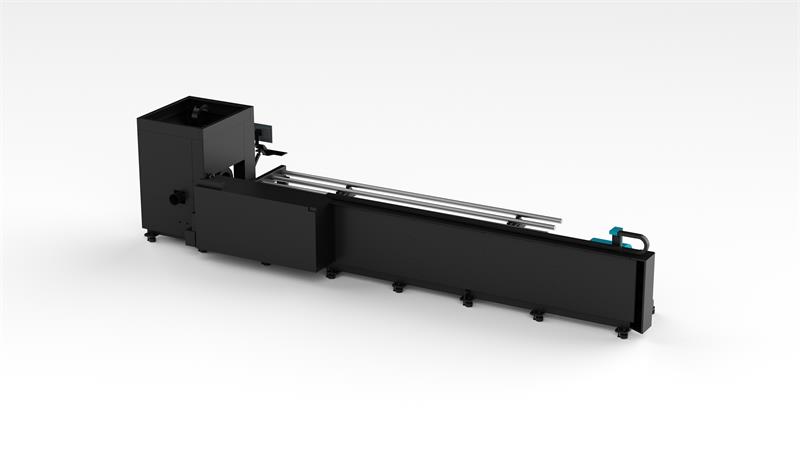

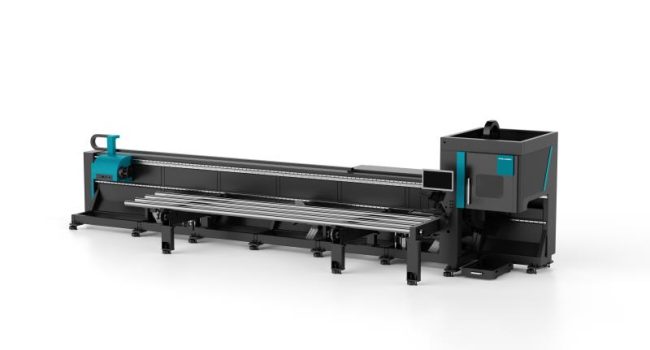

D-Tube F

Máquina de corte láser de tubos de fibra

Descripción del producto

La máquina de corte láser láser DNE D-Tube F de tubos de fibra es un producto innovador desarrollado específicamente para el mercado de corte de perfiles y tubos. Cuenta con un control preciso de los dispositivos de soporte de válvulas y de los mandilleros, ofreciendo un rendimiento excepcional. La máquina es versátil para cortar materiales como acero al carbono, acero inoxidable, aleación de aluminio y más. Puede manejar diversos perfiles como tubos redondos, cuadrados, canales en U, vigas en I y tubos personalizados para corte, perforación y corte de contornos. Es un equipo dedicado al corte de tubos altamente automatizado, eficiente y rentable.

Características del producto

20250731091035807

El diseño integrado de armarios de alimentación garantiza un despliegue rápido, funcionamiento instantáneo y accesibilidad fácil de mantener.

20250731091035807

El bastidor base lateral con bajo centro de gravedad y estructura triangular garantiza estabilidad. Carga fácil de materiales e integración flexible.

list19_ico02

Plataforma de descarga grande opcional con espacio de 2000 mm y diseño de cubo volcante para descarga rápida y sencilla, simplificando la recogida y separación de materiales.

list19_ico02

Sistema de Centrado de Precisión y Alimentación Automática: mecanismo de alineación equipado de serie con compatibilidad con múltiples tubos.

list19_ico03

La carga automática y continua de hasta 5 tuberías a la vez reduce significativamente el trabajo manual y aumenta la eficiencia.

list19_ico06

Una rotación del mandril de 120 RPM sincronizada con un recorrido de 100 m/min en el eje Y permite velocidades de procesamiento inigualables para maximizar la producción.

list19_ico06

El diseño propietario de cabeza de corte adyacente al mandril con control de espacio delantero alcanza una longitud de material residual líder en la industria de 60 mm. Maximiza la utilización de materiales mientras aumenta el rendimiento.

Parámetro técnico

Number of chucks2
Round tube (mm)Φ15-Φ118Φ10-Φ230Φ10-Φ350
Square tube(mm)□10*10-□118*118□10*10-□230*230□10*10-□350*350
Theoretical maximum chuck load100kg300kg600kg
Loading length6.5m6.5m6.5m
Unloading length2m2m2m
X/Y-axis positioning accuracy±0.05mm/m
X/Y-axis repeated positioning accuracy±0.03mm/m
Bevel cutting functionOptional
