D-Tube F

Máquina de corte a laser de tubos de fibra

Descrição do Produto

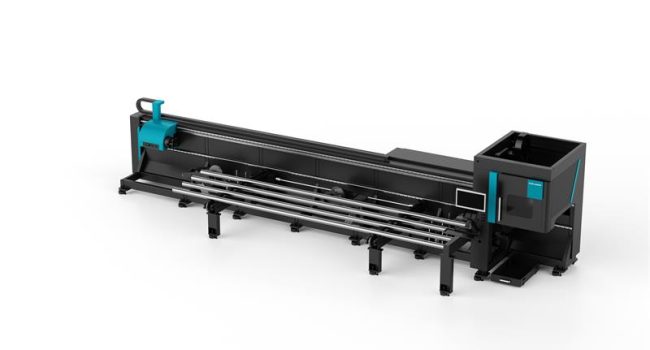

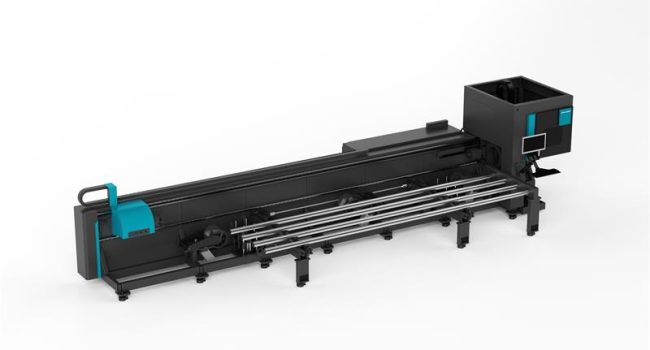

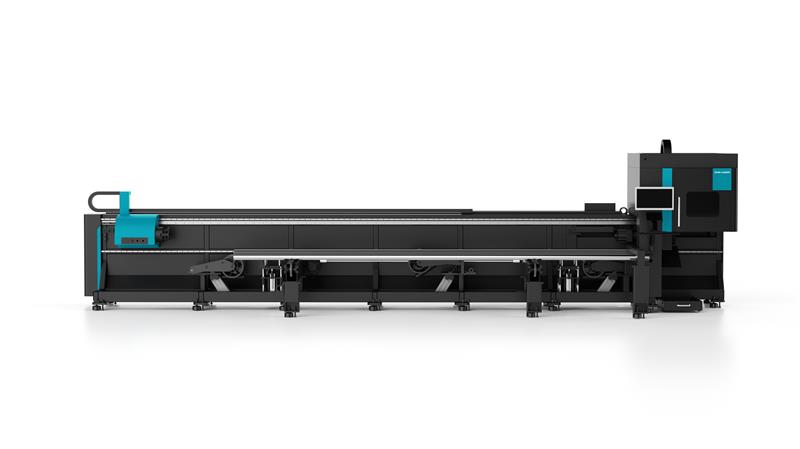

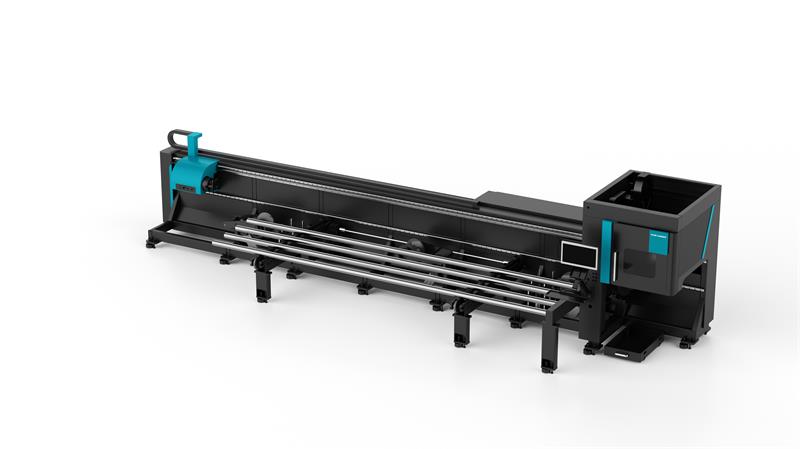

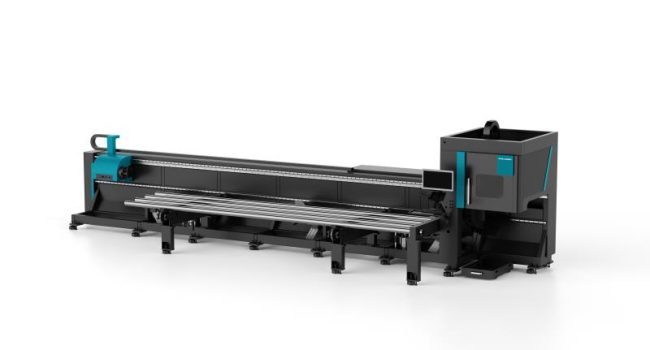

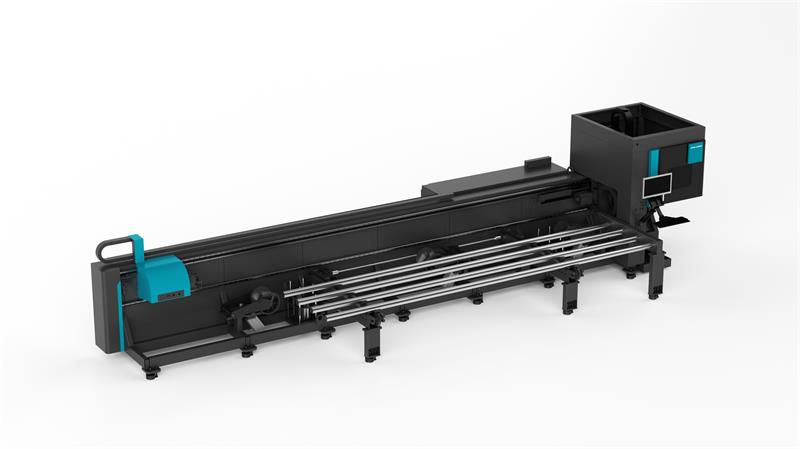

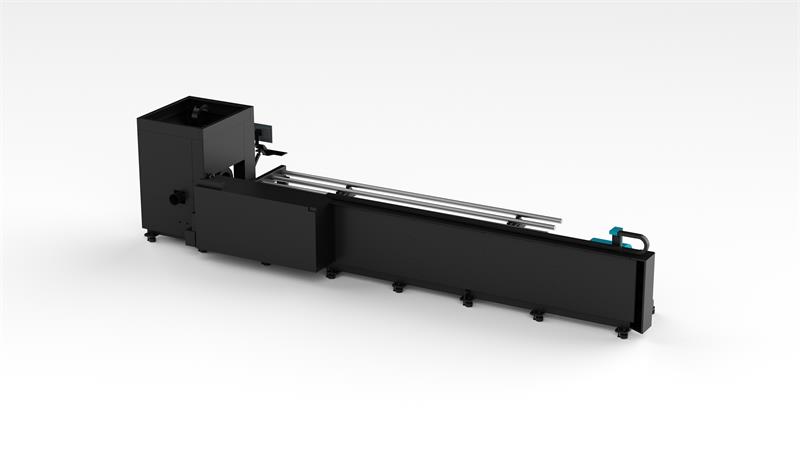

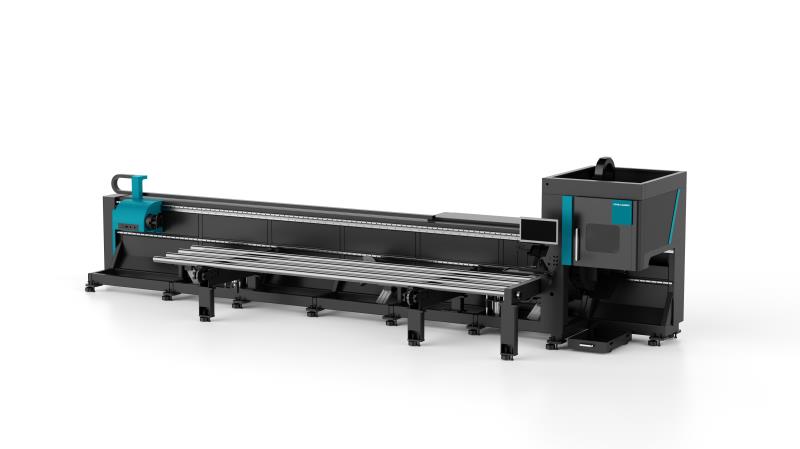

A máquina de corte a laser DNE D-Tube F de tubos de fibra é um produto inovador desenvolvido especificamente para o mercado de corte de perfis e tubos. Ele possui controle preciso dos dispositivos de suporte dos tubos e dos mandrins, entregando desempenho excepcional. A máquina é versátil para cortar materiais como aço carbono, aço inoxidável, liga de alumínio e outros. Ele pode lidar com vários perfis, como tubos redondos, quadrados, canais em U, vigas em I e tubos personalizados para corte, furos e corte de contorno. É um equipamento dedicado de corte de tubos altamente automatizado, eficiente e econômico.

Características do Produto

20250731091035807

O design integrado de armários de energia garante implantação rápida, operação instantânea com ligarismo e acessibilidade fácil de manutenção.

20250731091035807

Estrutura base montada lateralmente, com baixo centro de gravidade e estrutura triangular, garante estabilidade. Carregamento fácil de materiais e integração flexível.

list19_ico02

Plataforma de descarga grande opcional com espaço de 2000 mm e design de balde basculante para descarga rápida e fácil, simplificando a coleta e separação de materiais.

list19_ico02

Sistema de Centralização de Precisão e Alimentação Automática: Mecanismo de alinhamento equipado com padrão e compatibilidade com múltiplos tubos.

list19_ico03

O carregamento automático e contínuo de até 5 tubos por vez reduz significativamente o trabalho manual e aumenta a eficiência.

list19_ico06

Rotação do mandril de 120 RPM sincronizada com 100 m/min de percurso no eixo Y permite velocidades de processamento incomparáveis para maximizar a produção.

list19_ico06

O design proprietário de cabeça de corte adjacente ao mandrin, com controle de folga dianteira, alcança o melhor do setor de comprimento residual de material de 60mm. Maximiza a utilização de materiais enquanto aumenta o rendimento.

Parâmetro Técnico

Number of chucks2
Round tube (mm)Φ15-Φ118Φ10-Φ230Φ10-Φ350
Square tube(mm)□10*10-□118*118□10*10-□230*230□10*10-□350*350
Theoretical maximum chuck load100kg300kg600kg
Loading length6.5m6.5m6.5m
Unloading length2m2m2m
X/Y-axis positioning accuracy±0.05mm/m
X/Y-axis repeated positioning accuracy±0.03mm/m
Bevel cutting functionOptional
